Ak ste niekedy pracovali vo farmaceutickom závode, v čistej miestnosti na výrobu polovodičov, v nemocničnej lekárni, v laboratóriu biologickej bezpečnosti alebo dokonca v špičkovom zariadení na výrobu potravín, takmer určite ste použili alebo prešli okolo priechodového boxu. Pre nezasväteného to vyzerá ako nerezová skrinka zabudovaná do steny s dvomi do seba zapadnutými dverami. Pre ľudí, ktorí sú naň každý deň závislí, je to nevyhnutné zariadenie na kontrolu kontaminácie, ktoré udržiava čisté prostredie čisté a zároveň umožňuje materiálom pohyb dnu a von.
Ako prenášate predmety medzi dvoma svetmi – jedným sterilným, druhým nie – bez toho, aby ste sa vôbec dotkli týchto svetov?
To je ten tichý, každodenný zázrak, ktorý robí nenápadný box z nehrdzavejúcej ocele zabudovaný do steny, a dôvod, prečo sa chystáte zistiť, prečo je tento skromný priechodný box jedným z najdôležitejších zariadení v moderných kontrolovaných prostrediach.

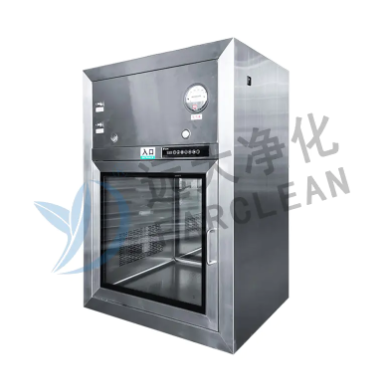

Čo presne je a Pass Through Box ?
Priechodná skrinka je utesnená komora s dvojitými dverami postavená cez stenu, ktorá oddeľuje dve oblasti rôznych stupňov čistoty, tlakových režimov alebo úrovní nebezpečnosti.
Pozostáva z:
- Jedny dvere sa otvárajú do vyššej triedy
- Jedny dvere sa otvárajú na stranu nižšej triedy alebo nižšej triedy
- Spoľahlivý blokovací systém, ktorý zaručuje, že obe dvere sa nikdy nedajú otvoriť súčasne
- Priehľadné okienko a vnútorné police
- Voliteľné funkcie ako HEPA/ULPA filtrácia, UV-C lampy alebo dekontaminácia peroxidom vodíka
Jediný účel: umožniť bezpečný, kontrolovaný prenos materiálov pri zachovaní integrity kaskád tlaku vzduchu, počtu častíc a bariér biologickej bezpečnosti/zadržiavania.
Prečo existujú priechodové boxy
Základný problém, ktorý riešia, je jednoduchý: Máte priestor s vysokou čistotou a potrebujete preniesť predmety do alebo odstrániť odpad bez toho, aby ste ohrozili čistotu alebo úroveň biologickej bezpečnosti tohto priestoru.
Otvorenie normálnych dverí medzi špinavou chodbou a čistou miestnosťou by okamžite zničilo tlakovú kaskádu a umožnilo by preniknúť dnu tisíckam častíc a mikróbov. Miestnosť s plášťami pomáha, ale aj personál v úplne oblečenom oblečení je stále najväčším zdrojom kontaminácie. Priechodný box je mechanické riešenie, ktoré umožňuje pohyb materiálov, zatiaľ čo ľudia zostávajú na svojich stranách.
Ako funguje systém blokovania
Väčšina priechodových boxov používa čisto mechanické blokovanie – žiadna elektrina, žiadny softvér, prakticky nulová poruchovosť počas desaťročí nepretržitej prevádzky.
Keď sú jedny dvere otvorené, oceľová vlajka alebo vahadlo fyzicky zablokuje protiľahlú západku. Až keď sú prvé dvere úplne zatvorené a zaistené, blokovanie uvoľní druhé dvere. Elektromagnetické, pneumatické a inteligentné blokovania sú k dispozícii pre špecializované aplikácie, ale mechanické zostáva zlatým štandardom pre zariadenia GMP.
Materiály a povrchové úpravy, ktoré spĺňajú regulačné očakávania
- Nerezová oceľ 316L – povinná pre agresívne sporicídne látky a silné/nebezpečné lieky
- Nerezová oceľ 304 – vhodná pre bežné farmaceutické a nemocničné lekárne
- Elektrolyticky leštené vnútorné povrchy – jednoduchšie čistenie a znížená priľnavosť častíc
- ESD-bezpečné a práškovo lakované možnosti pre elektroniku a oblasti mimo GMP
Hlavné aplikácie
- Farmaceutické a biotechnologické čisté priestory (plniace linky, aseptické spracovanie)
- Výroba mikroelektroniky a polovodičov
- Nemocničné sterilné zmiešané lekárne
- Nanotechnologické laboratóriá
- Vivária a zariadenia pre zvieratá
- Laboratóriá úrovne biologickej bezpečnosti 2, 3 a 4
- Jadrové zariadenia (priechody v rukaviciach)
- Výroba potravín a kozmetiky s vysokým obsahom
- Forenzné laboratóriá
- Letecké a kozmické čisté montážne priestory
Typy priechodných boxov
A. Podľa typu blokovania
- Mechanické blokovanie
- Elektromagnetické blokovanie
- Pneumatické blokovanie
B. Prúdením vzduchu a filtráciou
- Pasívny (bez ventilátora alebo filtra – spolieha sa na kaskádu tlaku v miestnosti)
- Aktívne / poháňané ventilátorom s HEPA alebo ULPA filtráciou na prívode a/alebo výfuku
- Laminárne prietokové priechody (vertikálne alebo horizontálne LAF vo vnútri komory)
- Priechody na biodekontamináciu (integrované systémy H₂O₂ alebo UV-C)
C. Podľa konfigurácie dverí
- Štandardné dvojdverové (najbežnejšie)
- Priechody pre vozíky (na úrovni podlahy, dostatočne veľké na vozíky alebo palety)
- Namontované na podlahe alebo v štýle „tunela“ pre ťažké zariadenia
- Protipožiarne prechody (hodnotenie 1 až 3 hodiny)
- Dvojstenná s intersticiálnym priestorom pre sterilizačný plyn
D. Podľa materiálu
- Nerezová oceľ 304 alebo 316L (farmaceutický štandard)
- Oceľ valcovaná za studena s práškovým nástrekom (nižšie náklady, oblasti bez GMP)
- Verzie ESD bezpečné pre elektroniku
- Akrylátové alebo tvrdené sklo pre nízkorozpočtové alebo vizuálne monitorovanie
E. Špecializované verzie
- UV priechody (vstavané UV-C lampy na dekontamináciu povrchu)
- Prestupy peroxidu vodíka (VHP).
- Systémy Rapid Transfer Port (RTP).
- Vážiace priechody s integrovanou presnou váhou
- Chladené priechodky
Kľúčové vlastnosti, s ktorými sa stretnete
- Blokovací systém s vizuálnymi/zvukovými indikátormi
- Otáčanie dverí o 270° alebo 180° (270° umožňuje sklopiť dvere naplocho k stene a uľahčuje čistenie)
- Priehľadové okienko z tvrdeného skla alebo polykarbonátu
- LED alebo žiarivkové vnútorné osvetlenie
- Police z nehrdzavejúcej ocele (pevné alebo vyberateľné)
- Senzory stavu dverí a alarmové výstupy do BMS
- Porty na test tesnosti filtra HEPA
- Magnehelické alebo digitálne tlakomery
- Tlačidlo alebo bezdotykové (infračervené) otváranie dverí
- Možnosť požiarnej klapky
- Uzemňovacie kolíky (modely ESD)
Úvahy o inštalácii
- Výrez do steny musí byť presný (zvyčajne orámovaný nerezovým uholníkom
- Pretlakové čisté priestory zvyčajne umiestňujú prívod HEPA na stranu vyššej triedy
- Podtlakové izolačné súpravy umiestňujú výfukový HEPA na špinavú stranu
- Tesniaci tmel medzi rámom a stenou musí byť silikónový a priebežne zvarený na čistej strane
- Elektrické blokovanie zvyčajne 24 V DC kvôli bezpečnosti
- Prejazdy vozíkov často vyžadujú spevnenú podlahu alebo rampu
Validácia a kvalifikácia
Typické testy:
- Overenie funkcie blokovania
- Integrita tesnenia dverí
- Test tesnosti inštalácie HEPA filtra
- Rýchlosť a rovnomernosť prúdenia vzduchu
- Počítanie častíc vo vnútri komory so zatvorenými oboma dverami
- Test obnovy
- UV mapovanie dávky
- Vývoj cyklu VHP a usmrtenie biologického indikátora
Čistenie a údržba
- Denne: interiér utrite 70 % IPA alebo schváleným dezinfekčným prostriedkom
- Týždenne/mesačne: vyberte police a vyčistite ich zozadu
- Každých 6–12 mesiacov: Test integrity HEPA filtra a kontrola tesnenia
- UV lampy vymieňajte každých 9 000 – 12 000 hodín
- Čapy mechanického blokovania jemne namažte potravinárskym mazivom
Časté chyby
- Poddimenzovanie komory → predmety uviaznu → personál vynúti dvere → poškodenie blokovania
- Inštalácia pasívneho boxu medzi dve miestnosti s rovnakou klasifikáciou → zbytočné úzke miesto
- Zabudli ste špecifikovať nehrdzavejúcu 316L pre korozívne čistiace prostriedky alebo oblasti, v ktorých sa manipuluje s kyselinami
- Žiadne zobrazovacie okno → používatelia otvoria oboje dvere, aby „uvideli“, či je niečo vo vnútri
- Umiestnenie priepustky v koridore s vysokou premávkou → neustále búchanie a pretláčanie
Výber správnej vnútornej veľkosti pre priechodový box
V reálnych zariadeniach vnútorné rozmery, s ktorými sa najčastejšie stretnete, spadajú do troch praktických kategórií:
- Malé: 300 × 300 × 300 mm až 450 × 450 × 450 mm Ideálne pre injekčné striekačky, malé liekovky, zátky, dokumenty alebo laboratórne vzorky.
- Stredná / Štandardná: 600 × 600 × 600 mm Ľahko pojme sterilné podnosy, súpravy náradia, IV vaky a malé nástroje bez plytvania podlahovým priestorom.
- Veľké / Typy vozíkov: 900 × 900 × 900 mm a väčšie, do 1200 × 1200 × 2000 mm alebo viac Navrhnuté pre rolovacie vozíky, 800 × 600 mm alebo 1000 × 800 mm, nárazové vozíky alebo dokonca malé izolátorové palety.
Praktické pravidlo, ktoré vždy dávame facility manažérom a architektom: Pridajte aspoň 150–200 mm voľného priestoru v každom smere (šírka, hĺbka a výška) okolo najväčšieho alebo najťažšieho predmetu, ktorý očakávate rutinne premiestňovať. Táto dodatočná vôľa zabezpečuje:
- Dvere sa zatvárajú hladko, aj keď operátor umiestni predmet mierne mimo stred
- Vzduch môže správne cirkulovať v jednotkách s aktívnym alebo laminárnym prúdením
- Police je možné pri čistení vybrať bez toho, aby ste museli bojovať s nákladom
- Nepoškodíte tesnenia ani nepoškriabete drahé komponenty
Dodržiavanie tohto jednoduchého pravidla 150–200 mm nárazníka takmer úplne eliminuje každodennú frustráciu (a prípadné poškodenie blokovania), ktoré pochádza z poddimenzovanej komory.
Priechodný box je jedno z tých zariadení, ktoré je nudné, kým ho nemáte – potom sa stáva jediným najväčším rizikom kontaminácie vo vašom zariadení. Ak je správne špecifikovaný, nainštalovaný a udržiavaný, je to lacný, spoľahlivý a predpisom vyhovujúci spôsob premiestňovania materiálov medzi zónami čistoty bez toho, aby došlo k porušeniu ochranného obalu alebo tlakovej kaskády.
Či už navrhujete novú čistú miestnosť, modernizujete existujúcu lekáreň alebo sa jednoducho snažíte pochopiť, prečo vám nerezová skrinka v stene nedovolí otvoriť obe dvierka naraz, teraz viete v podstate všetko, čo stojí za to vedieť o priechodných boxoch.
