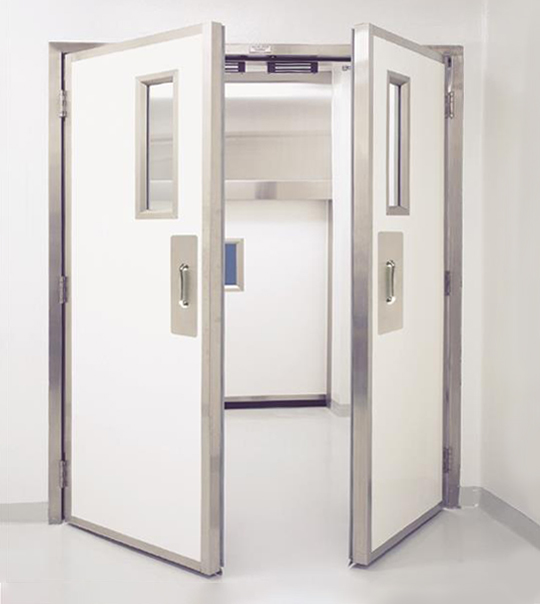

V snahe o ultračistú výrobu a výskumné prostredie slúžia čisté priestory ako moderné „útočiská“, kde výkon každého komponentu priamo ovplyvňuje kvalitu a bezpečnosť produktu. Spomedzi týchto komponentov zohrávajú kľúčovú úlohu pri udržiavaní integrity kontrolovaného prostredia dvere do čistej miestnosti – zdanlivo jednoduchý priechod. Nie je to len vstupná brána pre personál a materiály, ale aj obranná línia pri kontrole prúdenia vzduchu, udržiavaní tlakových rozdielov a predchádzaní vonkajšej kontaminácii. S rýchlym pokrokom špičkovej výroby a biologických vied sú požiadavky na výkon dverí čoraz prísnejšie. Tento článok skúma najnovšie trendy a postupy pri výbere materiálov a výkone automatizácie pre dvere čistých priestorov a poskytuje komplexnú referenciu pre profesionálov v tomto odvetví.
Výber materiálu: Základ čistej bariéry
Materiály použité na dvere priamo určujú ich vzduchotesnosť, odolnosť proti korózii, pevnosť konštrukcie a životnosť. V súčasnosti na trhu dominuje nehrdzavejúca oceľ, hliníková zliatina a kompozitné materiály, pričom každý z nich má jedinečné vlastnosti vhodné pre rôzne aplikácie.
1. Dvere z nehrdzavejúcej ocele: Robustní strážcovia pre prostredie s vysokou čistotou
Dvere z nehrdzavejúcej ocele sú nepostrádateľné v čistom prostredí s najvyšším štandardom kvôli ich výnimočnej životnosti a odolnosti voči korózii.
Kľúčové výhody:
Dvere vyrobené z nehrdzavejúcej ocele triedy 304 alebo 316 vydržia časté vystavenie rôznym chemickým dezinfekčným prostriedkom, vďaka čomu sú ideálne pre liečivá, biomedicínu a špičkové spracovanie potravín. Ich vysoká konštrukčná pevnosť zaisťuje, že dvierka si zachovávajú tvar počas dlhodobého používania a zachovávajú konzistentný vzduchotesný výkon. Hladký, neporézny povrch navyše uľahčuje čistenie a dezinfekciu bez mŕtvych rohov.
Úvahy:
Relatívne veľká hmotnosť nerezových dverí vyžaduje vysokovýkonné automatizované pohony dverí schopné zvládnuť krútiaci moment a zabezpečiť dlhú životnosť. Okrem toho sa pri výbere musia brať do úvahy vyššie počiatočné náklady a potenciálne účinky tepelnej vodivosti (ktoré môžu ovplyvniť špecifické scenáre s riadenou teplotou).
2. Dvere z hliníkovej zliatiny: vyvážený výber nízkej hmotnosti a efektívnosti nákladov
Dvere z hliníkovej zliatiny ponúkajú efektívne riešenie pre čisté priestory, kde sú kritické úvahy o hmotnosti a nákladoch.
Kľúčové výhody:
Hliníková zliatina je ľahká, ale pevná, vďaka čomu sú dvere prirodzene vhodné pre rýchlu a hladkú automatizovanú prevádzku. To znižuje spotrebu energie a predlžuje životnosť automatizačného systému. Z hľadiska nákladov sú hliníkové dvere vo všeobecnosti konkurencieschopnejšie ako nehrdzavejúca oceľ, pričom si zachovávajú primeranú odolnosť voči všeobecnej korózii.
Úvahy:
Jeho absolútna pevnosť a odolnosť proti nárazu sú nižšie ako u nehrdzavejúcej ocele, takže v oblastiach s častou manipuláciou s materiálom alebo náhodnými nárazmi môžu byť potrebné dodatočné ochranné opatrenia. Preto sa hliníkové dvere častejšie používajú v čistých priestoroch s pohybom osôb a nižším rizikom nárazu, ako je napríklad výroba elektroniky alebo výrobné linky ľahkého priemyslu.
3. Kompozitné dvere: Moderné riešenia s prispôsobiteľným výkonom
Kompozitné dvere, ako sú kompozitné oceľové dvere alebo vysokovýkonné PVC dvere, spájajú výhody viacerých materiálov prostredníctvom inovatívneho konštrukčného dizajnu.
Kľúčové výhody:
Najväčšia sila kompozitných dverí spočíva v ich konštrukčnej flexibilite. Vyplnením interiéru jadrami s vysokou hustotou a aplikáciou vysokovýkonných povrchových náterov môžu tieto dvere dosiahnuť zvukovú izoláciu a vzduchotesnosť pri kontrole celkovej hmotnosti. Často poskytujú vynikajúcu chemickú odolnosť a odolnosť proti poškriabaniu, pričom vzhľad a farbu je možné prispôsobiť tak, aby zodpovedali celkovej estetike čistej miestnosti.
Úvahy:
Tieto dvere zvyčajne spadajú do strednej až vyššej cenovej kategórie a kvalita produktov sa môže medzi výrobcami líšiť, pokiaľ ide o dlhodobú odolnosť proti opotrebovaniu a štrukturálnu integritu. Sú široko používané v prostrediach vyžadujúcich komplexný výkon v oblasti čistoty, zvukovej izolácie a estetiky, ako je výroba polovodičov a špičkové laboratóriá.
Porovnanie výkonu materiálu dverí do čistých priestorov
| Výkonnostný atribút | Dvere z nehrdzavejúcej ocele | Dvere z hliníkovej zliatiny | Kompozitné dvere |
|---|---|---|---|
| Odolnosť proti korózii | Veľmi vysoká | Dobre | Dobre to Excellent |
| Štrukturálna pevnosť | Veľmi vysoká | Stredná | Stredná to High |
| Úroveň hmotnosti | Ťažký | Svetlo | Nastaviteľné, zvyčajne stredné |
| Zvuková izolácia | Dobre | Stredná | Zvyčajne vynikajúce |
| Úroveň nákladov | Vysoká | Stredná | Stredná to High |
| Typické aplikácie | Farmaceutiká, biomedicína, spracovanie potravín | Elektronika, ľahký priemysel | Semiconductor, High-Grade Laboratories |
Posilnenie automatizácie: Od statických bariér po inteligentné uzly
Moderné dvere už nie sú jednoduchými ručnými komponentmi. Hlboká integrácia automatizačných technológií ich premenila na dynamické, inteligentné uzly v rámci systému environmentálneho manažérstva.
Presné ovládanie s automatizovanými dvernými systémami
Pomocou infračervených senzorov, podložiek citlivých na tlak, čítačiek prístupových kariet alebo diaľkového ovládania môže personál prejsť dverami bez toho, aby sa priamo dotkol povrchu dverí. To výrazne znižuje riziko krížovej kontaminácie spôsobenej ľudským kontaktom a zvyšuje efektivitu prechodu, najmä v situáciách, keď personál nosí materiály alebo musí udržiavať sterilné podmienky.
Hlboká spolupráca s riadením prúdenia vzduchu
Systémy riadenia dverí na vysokej úrovni môžu byť integrované so systémom riadenia budovy (BMS). Naprogramovaním rýchlosti otvárania dverí, uhla a oneskorenia zatvárania môže systém jemne kontrolovať únik vzduchu alebo spätné prúdenie počas prevádzky dverí, čím udržiava stabilný pozitívny alebo negatívny tlak v čistej miestnosti.
Napríklad v miestach presunu materiálu možno dvere nakonfigurovať tak, aby sa rýchlo otvorili, krátko zastavili a rýchlo sa zatvorili, čím sa minimalizujú kolísanie tlaku.
Inteligentné monitorovanie a integrácia údajov
Moderné automatizované dverové systémy samy o sebe slúžia ako cenné zdroje údajov. Môžu monitorovať stav dverí, prevádzkové cykly a upozornenia na poruchy v reálnom čase.
- Tieto údaje podporujú prediktívnu údržbu, ktorá umožňuje vopred identifikovať potenciálne mechanické poruchy.
- Dá sa integrovať do systémov Manufacturing Execution Systems (MES) alebo dohľadového riadenia a získavania údajov (SCADA), čím poskytuje použiteľné poznatky pre sledovateľnosť výroby, analýzu personálnej činnosti a energetický manažment.
Táto integrácia premieňa dvere čistých priestorov na kritický prvok skutočne inteligentnej továrne.
Sledovanie optimálneho výkonu: Stratégie vzduchotesnosti a akustického dizajnu
Aj pri vysokokvalitných materiáloch a automatizačných systémoch zostáva detailný dizajn rozhodujúci pre konečný výkon dverí.
Zlepšenie vzduchotesnosti prostredníctvom účinného tesnenia
- Dizajn a materiál tesnenia: Použitie tesnení vyrobených z etylén-propylén-diénového monoméru (EPDM) alebo iných elastických materiálov odolných voči starnutiu je nevyhnutné. Bežné konštrukcie zahŕňajú tesnenia s dvojitým okrajom a tesnenia nafukovacieho airbagu, ktoré pri zatvorených dverách tvoria niekoľko vzduchotesných bariér.
- Integrácia s rámom dverí a stenou: Vzduchotesnosť závisí nielen od dverí, ale aj od presnej integrácie so stenou. Zabudovaná inštalácia alebo špeciálna povrchová úprava hrán zaisťuje plynulý prechod medzi rámom dverí a panelmi čistých priestorov, čím sa eliminuje potenciálny únik.
- Rovnováha medzi zatváracou silou a tlakom tesnenia: Sila použitá automatickými zatváračmi alebo elektrickými pohonmi musí byť presne vypočítaná, aby sa zabezpečilo úplné uzavretie a správne stlačenie tesnení bez toho, aby došlo k predčasnému opotrebovaniu dverí alebo tesniacich materiálov.
Optimalizácia akustického výkonu pomocou bariéry a absorpcie
- Hustota a štruktúra materiálu: Akustický výkon sa riadi zákonom o hmotnosti – ťažšie materiály poskytujú lepšiu zvukovú izoláciu. Nerezové a kompozitné dvere samozrejme ponúkajú výhody.
- Vnútorná výplň: Začlenenie materiálov pohlcujúcich zvuk, ako je minerálna vlna alebo sklenená vlna, vo vnútri dverí účinne blokuje a pohlcuje zvukovú energiu.
- Kompozitné štruktúry: Viacvrstvové „sendvičové“ konštrukcie v kombinácii s tlmiacimi lištami prerušujú zvukové mosty, čím výrazne zlepšujú celkový akustický výkon.
Vplyv dizajnových stratégií na výkon
Cieľ dizajnuStratégia Core DesignOčakávaná
| Cieľ dizajnu | Core Design Strategy | Očakávané zlepšenie výkonu |
|---|---|---|
| Zlepšenie vzduchotesnosti | Dvojité tesnenie EPDM, tesnenie nafukovacieho airbagu | Výrazne znížený únik; efektívne udržiava tlakové požiadavky pre ISO 5 a vyššie |
| Zlepšenie vzduchotesnosti | Vysoká-precision door frame integrated with wall | Odstraňuje okrajové netesnosti, zlepšuje celkovú spoľahlivosť tesnenia |
| Akustická optimalizácia | Vysoká-performance internal sound-absorbing materials | Znižuje prenos hluku o niekoľko decibelov, čím zlepšuje pracovné prostredie |
| Akustická optimalizácia | Viacvrstvová kompozitná tlmiaca konštrukcia dverí | Zvlášť účinné pri blokovaní hluku so strednou až nízkou frekvenciou |
Komplexná príručka výberu: Vedecké rozhodovanie prispôsobené kontextu
Ako si môžete vybrať vhodné dvere do čistých priestorov, keďže máte rôzne možnosti? Nasledujúci rámec poskytuje niekoľko dimenzií na zváženie.
1. Súlad s klasifikáciou čistých priestorov
Pre prostredia s mimoriadne vysokou čistotou ISO 5 (trieda 100) a vyššie – ako sú sterilné vstrekovacie výrobné linky alebo oblasti čipovej litografie – by sa mali uprednostniť dvere so spoľahlivou vzduchotesnosťou, ako sú dvere z nehrdzavejúcej ocele alebo vysokovýkonné kompozitné dvere.
Pre zóny strednej čistoty pri ISO 6 až ISO 8 (trieda 1 000 – 100 000) zvyčajne postačujú dvere z hliníkovej zliatiny alebo štandardné kompozitné dvere s vyváženým výkonom.
2. Zhoda špecifických aplikačných scenárov
Farmaceutické a medicínske odbory:
Medzi kľúčové požiadavky patrí odolnosť proti korózii, častá dezinfekcia a vysoká vzduchotesnosť. Odporúčané riešenia sú nerezové automatické posuvné dvere alebo rýchlorolovacie dvere, vybavené prísnym systémom blokovania.
Elektronické a polovodičové polia:
Okrem vysokej čistoty existujú špeciálne požiadavky na antistatický výkon, zvukovú izoláciu a tlmenie vibrácií. Vhodnou voľbou sú kompozitné dvere s antistatickým náterom alebo špeciálne dvere z hliníkovej zliatiny, integrované s pokročilými inteligentnými riadiacimi systémami.
3. Úvahy o nákladoch životného cyklu
Výber by nemal byť založený len na počiatočných obstarávacích nákladoch, ale mal by sa hodnotiť celkové náklady počas celej životnosti. To zahŕňa:
- Náklady na údržbu: Stabilita automatizačného systému, jednoduchosť získavania náhradných dielov a pohotovosť popredajného servisu.
- Životnosť: Vysokokvalitné materiály a renomované automatizované systémy môžu mať vyššie počiatočné náklady, ale ponúkajú dlhšiu životnosť a nižšiu poruchovosť, čo môže byť z dlhodobého hľadiska hospodárnejšie.
- Náklady na spotrebu energie: Efektívne automatizované dvere koordinované s riadením prúdenia vzduchu môžu znížiť spotrebu energie v čistých miestnostiach, a to aj pri priebežných prevádzkových úsporách.
Vo veľkom pláne konštrukcie čistých priestorov sa dvere do čistých priestorov môžu zdať ako malý komponent, no zásadne ovplyvňujú celkovú stabilitu a bezpečnosť. Materiálová veda poskytuje robustné štrukturálne „telo“, zatiaľ čo automatizácia a inteligentné technológie vnášajú schopnosti „nervového systému“ reagujúci.
Pri rozhodovaní môže táto „brána“ slúžiť ako spoľahlivá bariéra zaručujúca kvalitu produktov a výsledky výskumu iba systematickým zvažovaním klasifikácie čistých priestorov, aplikačných scenárov, nákladov a údržby.
S neustálym technologickým pokrokom sa budú dvere budúcnosti integrovať inteligentnejšie a efektívnejšie s kontrolovaným prostredím, čím budú dôsledne podporovať rozvoj špičkových odvetví.
