Čo je to nesamočistiaca sa priechodka a kedy by ste ju mali použiť?

Pochopenie nesamočistiaceho sa priechodového boxu

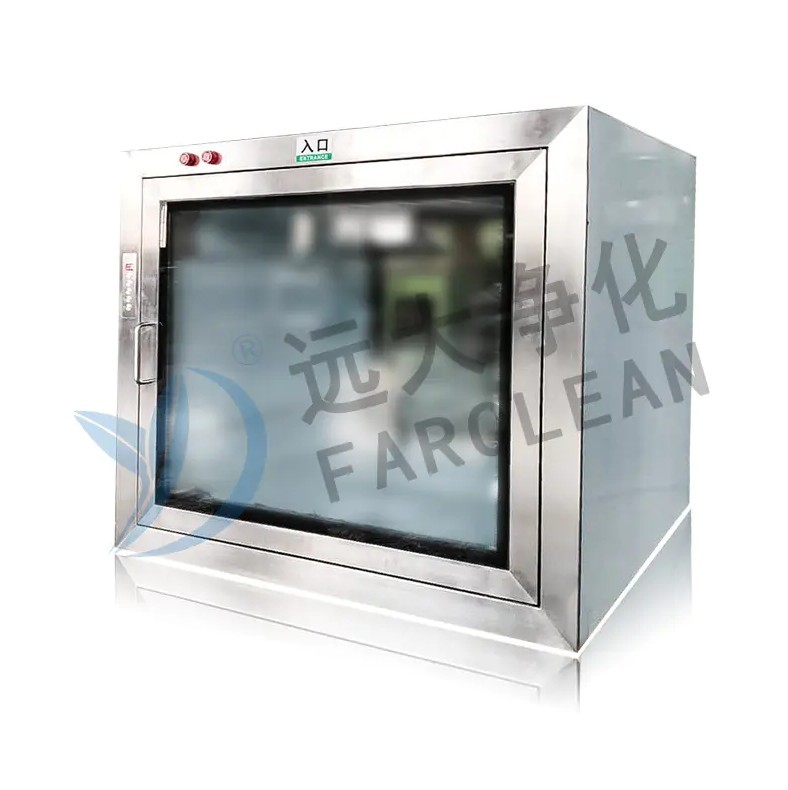

A nesamočistiaci priechodný box je pevná, statická prenosová komora inštalovaná v stene medzi čistou miestnosťou a priľahlou neklasifikovanou oblasťou alebo oblasťou nižšej klasifikácie. Na rozdiel od samočistiacich (alebo vzduchových spŕch) boxov, ktoré využívajú ventilátory a HEPA filtre na aktívne odstraňovanie častíc prenášaných vzduchom z prenášaných materiálov, sa nesamočistiaci variant spolieha na blokované dvere a kontrolovaný prístup, aby sa zabránilo krížovej kontaminácii. Jeho hlavnou funkciou je slúžiť ako čistá nárazníková zóna – fyzická bariéra, ktorá zaisťuje, že tieto dve prostredia nikdy nekomunikujú priamo počas prenosu materiálu.

Komora má zvyčajne dve prepojené dvere: jedny sa otvárajú na stranu čistého priestoru a jedny do vonkajšieho prostredia. Mechanizmus blokovania zaisťuje, že obe dvere nie je možné otvoriť súčasne, pričom udržiava tlakové rozdiely vzduchu a zabraňuje prenikaniu nefiltrovaného vonkajšieho vzduchu do čistej miestnosti. Tento pasívny dizajn ho zjednodušuje, má nižšie náklady na údržbu a je vysoko spoľahlivý v porovnaní s aktívnymi dekontaminačnými systémami, čo je významná výhoda v zariadeniach, kde sú prestoje nákladné.

Priechodné boxy bez samočistenia sú vyrobené z hladkých, neporéznych materiálov – najčastejšie nehrdzavejúcej ocele 304 alebo 316L – ktoré sa ľahko utierajú a odolávajú mikrobiálnej adhézii. Vnútorné rohy sú zvyčajne ryhované alebo zaoblené, aby sa eliminovali hrany zachytávajúce častice. Niektoré modely obsahujú UV germicídne lampy na voliteľnú povrchovú dekontamináciu medzi jednotlivými použitiami, pričom pridávajú vrstvu kontroly kontaminácie bez prechodu do kategórie „samočistenie“.

Kľúčové vlastnosti a špecifikácie dizajnu

Pri hodnotení nesamočistiaceho sa priechodového boxu rozhoduje o jeho výkone v praxi niekoľko konštrukčných prvkov. Pochopenie týchto špecifikácií pomáha obstarávacím tímom prispôsobiť správnu jednotku klasifikačným požiadavkám ich zariadenia a požiadavkám pracovného toku.

Mechanický blokovací systém

Blokovací mechanizmus je definujúcim bezpečnostným prvkom každého priechodného boxu. V modeloch bez samočistenia sa to zvyčajne dosahuje buď prostredníctvom mechanického systému vačky a tyče, alebo pomocou elektronického solenoidového zámku. Mechanické blokovania sú uprednostňované v prostrediach s prísnymi elektromagnetickými požiadavkami (ako sú určité oblasti výroby elektroniky), zatiaľ čo elektronické blokovania ponúkajú protokolovanie kontrolných záznamov, integráciu kontroly prístupu a vzdialené monitorovanie – cenné vo farmaceutických zariadeniach regulovaných GMP.

Materiál a povrchová úprava

Vnútorné povrchy sú upravené do zrkadlového lesku (zvyčajne Ra ≤ 0,4 µm pre farmaceutické aplikácie), aby sa minimalizovala priľnavosť častíc a uľahčilo sa overenie čistenia. Vonkajšie časti môžu používať brúsený povrch alebo mäkkú oceľ s práškovým nástrekom, aby sa znížili náklady bez ohrozenia vnútornej integrity. Tesnenia dverí sú vyrobené zo silikónových alebo EPDM tesnení, ktoré si zachovávajú svoju elasticitu opakovanými čistiacimi cyklami s IPA, utierkami s peroxidom vodíka alebo inými bežnými dezinfekčnými prostriedkami pre čisté priestory.

Voliteľná UV-C dekontaminácia

Mnohé nesamočistiace priechodné boxy ponúkajú integrovanú UV-C lampu ako voliteľné príslušenstvo. Keď sa aktivuje medzi prenosmi, UV-C svetlo ožaruje exponované povrchy v komore, čím sa zníži povrchové biologické zaťaženie až o 99,9 % v priebehu 15–30 minút po expozícii. Je dôležité poznamenať, že UV-C je len povrchová úprava – nefiltruje ani neodstraňuje častice prenášané vzduchom – a preto tieto jednotky zostávajú klasifikované ako nesamočistiace.

Veľkosť a nosnosť

Priechodné boxy sú k dispozícii v širokej škále vnútorných rozmerov, od kompaktných stolových modelov (približne 400 × 400 × 400 mm) určených na prenos malých vzoriek až po veľké podlahové jednotky (až do rozmerov 1200 × 800 × 800 mm alebo viac), do ktorých sa zmestia plné podnosy, komponenty zariadení alebo hromadné balenie. Nosnosť sa zvyčajne pohybuje od 30 kg do viac ako 150 kg v závislosti od konštrukcie police a rámu.

Priemyselné aplikácie

Nesamočistiace priepustné boxy sú nasadené v širokej škále regulovaných a poloregulovaných odvetví. Ich všestrannosť v kombinácii s nízkymi prevádzkovými nákladmi a jednoduchosťou validácie ich robí vhodnými pre prakticky každé zariadenie, kde sa vyžaduje riadený presun materiálu.

Výroba elektroniky: prípad primárneho použitia

Elektronický priemysel predstavuje jednu z najnáročnejších a najrozšírenejších aplikácií pre nesamočistiace priechodné boxy. Výroba polovodičov, montáž dosiek plošných spojov a výroba optických komponentov prebieha v prísne kontrolovanom prostredí, kde dokonca aj submikrónové častice môžu spôsobiť chyby produktu alebo stratu výnosu. V týchto nastaveniach umožňuje priechodná skrinka častý prenos plátkov, substrátov, masiek a nástrojov bez toho, aby bola ohrozená trieda ISO výrobnej oblasti.

Pretože čisté priestory pre elektroniku majú často prísne požiadavky na EMI (elektromagnetické rušenie), mechanicky blokované nesamočistiace priechodné boxy sú často uprednostňované pred elektronicky riadenými jednotkami. Absencia systémov aktívneho prúdenia vzduchu tiež eliminuje riziko problémov so zarovnaním v blízkosti citlivých litografických alebo kontrolných zariadení spôsobených vibráciami.

Biofarmaceutiká a nemocnice

Vo farmaceutickej výrobe a pri výrobe sterilných zmesí v nemocniciach je súlad s predpismi primárnou hnacou silou výberu škatúľ. Príloha 1 EU GMP a usmernenie FDA vyžadujú, aby sa presuny materiálu medzi klasifikovanými a neklasifikovanými zónami vykonávali spôsobom, ktorý zabraňuje vniknutiu kontaminácie. Správne overený nesamočistiaci box so zdokumentovanými postupmi čistenia a overením blokovania spĺňa tieto požiadavky vo väčšine aplikácií triedy B/C a ISO 6/7.

Samočistiace verzus samočistiace priechodné boxy

Výber medzi samočistiacim a nesamočistiacim priechodným boxom závisí od profilu rizika kontaminácie vášho procesu, vašej klasifikácie čistých priestorov a vašich prevádzkových požiadaviek. Ani jeden typ nie je univerzálne lepší – správna voľba závisí od kontextu.

• Riziko tvorby častíc: Ak je pravdepodobné, že prenášané položky vylučujú častice – ako sú kartónové obaly, nezabalené komponenty alebo položky, ktoré boli v nekontrolovanom prostredí – samočistiaca jednotka s aktívnou HEPA filtráciou je bezpečnejšou voľbou. Nesamočistiace boxy sú vhodnejšie pre predmety, ktoré sú už pred premiestnením predčistené alebo v dvoch vreciach.
• Klasifikácia čistých priestorov: Pre prostredia ISO 8 alebo triedy D zvyčajne postačuje nesamočistiaci priechodný box s protokolom manuálneho čistenia. Pre prostredia podľa normy ISO 5 (stupeň A/B) susediace s oblasťami stupňa C alebo D sa môže vyžadovať samočistiaca jednotka na základe regulačných očakávaní alebo SOP zariadenia.
• Zaťaženie údržby: Samočistiace jednotky vyžadujú pravidelné testovanie integrity HEPA filtra, údržbu motora ventilátora a vyváženie prietoku vzduchu – to všetko zvyšuje prevádzkové náklady. Nesamočistiace boxy majú minimum pohyblivých častí, čím sa výrazne znižuje frekvencia údržby a náklady.
• Zložitosť overovania: Nesamočistiace priepustné boxy sa jednoduchšie overujú a kvalifikujú podľa smerníc GMP. Rozsah validácie zvyčajne zahŕňa funkciu blokovania, overenie čistenia a monitorovanie tlakového rozdielu – oveľa užší rozsah ako systémy aktívnych vzduchových spŕch.
• Prenosová priepustnosť: Samočistiace jednotky vyžadujú cyklus čistenia (zvyčajne 1 – 5 minút), kým sa dajú otvoriť vnútorné dvierka. Nesamočistiace jednotky umožňujú rýchlejšie presuny, keď je blokovanie uvoľnené, čo je dôležité vo výrobnom alebo nemocničnom prostredí s vysokou priepustnosťou.

Inštalačné, kvalifikačné a prevádzkové protokoly

Správna inštalácia nesamočistiaceho boxu je rozhodujúca pre jeho dlhodobý výkon. Jednotka musí byť zapustená do steny čistej miestnosti so vzduchotesným utesnením po obvode rámu, aby sa zabránilo obtokovému prúdeniu vzduchu. Pre pretlakové čisté priestory by dvierka na strane čistých priestorov mali mať o niečo vyššiu tesniacu silu, aby sa zohľadnil rozdiel tlaku. V prípade podtlakových prostredí (ako sú ochranné zariadenia) sa logika inštalácie obracia.

Kvalifikácia (IQ/OQ/PQ)

V regulovaných odvetviach musia byť priepustné boxy pred použitím formálne kvalifikované. Kvalifikačný proces zvyčajne zahŕňa:

• Inštalačná kvalifikácia (IQ): Overenie, či je jednotka nainštalovaná podľa špecifikácií výrobcu, vrátane rozmerových kontrol, kontroly certifikácie materiálu a kontroly tesnenia steny.
• Operačná kvalifikácia (OQ): Funkčné testovanie systému blokovania (potvrdenie, že obe dvere nemôžu byť otvorené súčasne), kontrola integrity tesnenia dverí a — ak je namontované UV-C — overenie intenzity lampy.
• Výkonnostná kvalifikácia (PQ): Monitorovanie počtu častíc v čistej miestnosti počas simulovaných presunov materiálu, aby sa potvrdilo, že prechodový box za normálnych prevádzkových podmienok nepôsobí ako cesta kontaminácie.

Štandardné operačné postupy

Ani najlepšie navrhnutý priechodový box nedokáže kompenzovať slabú disciplínu používateľov. Efektívne SOP pre nesamočistiace boxy by mali špecifikovať: maximálny čas zotrvania predmetov vo vnútri komory, požadované predbežné čistenie alebo vrecovanie predmetov pred vstupom, frekvenciu čistenia interiéru a schválené dezinfekčné prostriedky, protokol aktivácie UV-C (ak je to vhodné) a požiadavky na dokumentáciu pre každý presun v regulovaných prostrediach. Pravidelné školenia a pravidelné audity súladu sú nevyhnutné na udržanie integrity čistých priestorov z dlhodobého hľadiska.

Ako vybrať správny nesamočistiaci priechodový box

Výber správnej jednotky pre vaše zariadenie zahŕňa vyváženie požiadaviek na kontrolu kontaminácie, požiadaviek na pracovný tok, regulačných povinností a rozpočtových obmedzení. Nasledujúci kontrolný zoznam zachytáva najdôležitejšie faktory rozhodovania:

• Definujte klasifikáciu čistých priestorov na oboch stranách prenosovej steny. Trieda ISO alebo GMP pre čistejšie prostredie diktuje minimálne konštrukčné štandardy (povrchová úprava, kvalita tesnenia, spoľahlivosť blokovania).
• Určite maximálne rozmery a hmotnosť položky. Voľte vnútorné rozmery s aspoň 20% vôľou na všetkých stranách, aby ste umožnili pohodlné nakladanie a vykladanie bez toho, aby sa predmety tlačili na utesnené povrchy.
• Zadajte typ blokovania. Pre elektronické oblasti citlivé na EMI sa uprednostňujú mechanické blokovania; elektronické blokovania sú lepšie pre prostredia SVP vyžadujúce revízne záznamy a kontrolu prístupu.
• UV-C zvážte ako voliteľný doplnok. Pre zariadenia prepravujúce položky so zvyškovým vonkajším obalom alebo rizikom biologickej kontaminácie poskytuje UV-C lampa dodatočnú povrchovú dekontamináciu bez nákladov na kompletný systém vzduchovej sprchy.
• Potvrďte kompatibilitu materiálu. Uistite sa, že vnútorný materiál nehrdzavejúcej ocele a materiál tesnenia sú kompatibilné s čistiacimi prostriedkami používanými vo vašom zariadení – najmä ak sú súčasťou vášho protokolu čistenia dezinfekčné prostriedky na báze chlóru (ktoré môžu poškodiť nehrdzavejúcu oceľ nižšej kvality).
• Požiadajte o balíky dokumentácie včas. V prípade regulovaných odvetví požiadajte dodávateľov o poskytnutie záznamov FAT (Factory Acceptance Test), materiálových certifikátov a návrhov protokolov IQ/OQ v čase objednávky, aby sa predišlo oneskoreniu kvalifikácie po doručení.

Nesamočistiaca sa priechodná skrinka nie je len „základnou“ možnosťou v porovnaní s aktívnymi systémami – je to správna voľba pre veľkú časť prostredí čistých priestorov, ak je správne špecifikovaná, nainštalovaná a prevádzkovaná. Jeho sila je jednoduchosť: menej komponentov znamená menej poruchových režimov, nižšie náklady na údržbu a priamočiarejšiu cestu overovania. Pre zariadenia v elektronickom, farmaceutickom, kozmetickom, potravinárskom a zdravotníckom sektore zostáva jedným z nákladovo najefektívnejších a najspoľahlivejších nástrojov na udržanie integrity čistých priestorov počas operácií presunu materiálu.
