Aký je rozdiel medzi samočistiacim a nesamočistiacim priechodným boxom – a ktorý je vhodný pre vašu čistú miestnosť?

Čo je priechodný box a prečo záleží na type čistenia?

A prejsť cez box — nazývaný aj priechodná komora alebo prenosový poklop — je kryt s kontrolovaným prístupom inštalovaný v stene medzi dvoma miestnosťami s rôznymi triedami čistoty. Jeho účelom je umožniť presun materiálov, komponentov, nástrojov alebo dokumentov medzi týmito prostrediami bez toho, aby sa od personálu vyžadovalo fyzické prekročenie hranice, čím sa zabráni migrácii kontaminantov z oblasti nižšej triedy do čistej miestnosti vyššej triedy. Priechodné boxy sú základnou infraštruktúrou vo farmaceutickej výrobe, výrobe polovodičov, nemocničných operačných sálach, montáži mikroelektroniky a akýchkoľvek iných zariadeniach, kde je dodržiavanie prísnej environmentálnej separácie regulačnou alebo kvalitatívnou požiadavkou.

Rozlíšenie medzi nesamočistiacim priechodným boxom a samočistiacim priechodným boxom je jedným z najdôslednejších rozhodnutí o výbere zariadenia v dizajne čistých priestorov. Určuje nielen to, ako sa riadi kontaminácia počas presunov, ale aj to, koľko ručného čistiaceho zásahu je potrebné vykonať, ako rýchlo je možné dokončiť cyklus presunu, aká úroveň mikrobiálneho rizika alebo rizika častíc je predstavovaná pri každom prenose a v konečnom dôsledku, ktoré regulačné normy môže zariadenie vierohodne spĺňať. Pochopenie mechanických a prevádzkových rozdielov a rozdielov medzi týmito dvoma typmi je nevyhnutné pred špecifikáciou pre nové zariadenie alebo projekt modernizácie čistých priestorov.

Ako funguje nesamočistiaci priechodový box

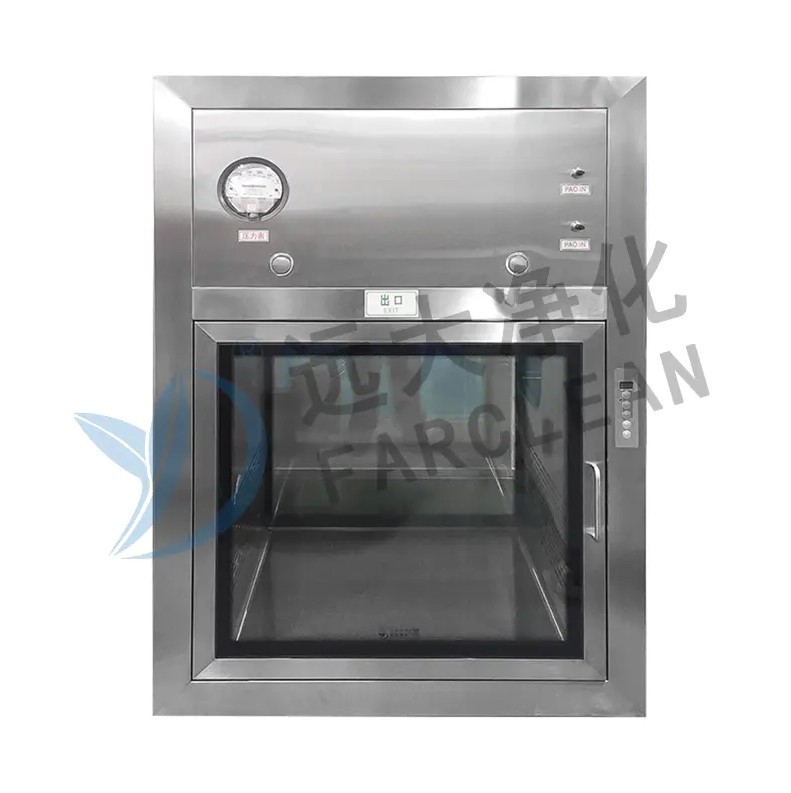

Nesamočistiaci priechodový box je pasívne prenosové zariadenie. Vo svojej najzákladnejšej forme pozostáva z komory z nehrdzavejúcej ocele s prepojenými dverami na každej strane – jedny sa otvárajú do miestnosti nižšej klasifikácie a jedny do čistej miestnosti vyššej klasifikácie – UV germicídna lampa na povrchovú dekontamináciu medzi prenosmi a v mnohých konfiguráciách filtračná jednotka HEPA, ktorá udržuje pretlak v komore, aby sa zabránilo migrácii kontaminácie dovnútra pri otvorení ktorejkoľvek z dverí.

Pojem „nesamočistiaci“ sa vzťahuje na skutočnosť, že fyzické čistenie vnútra komory – utieranie povrchov dezinfekčným prostriedkom, odstraňovanie častíc usadených počas presunov, čistenie odtokových miest – musí vykonávať manuálne personál čistých priestorov podľa zavedených štandardných prevádzkových postupov (SOP). Cyklus ožarovania UV lampou, ku ktorému dochádza medzi prenosmi, poskytuje určitý stupeň mikrobiálnej povrchovej dekontaminácie, ale UV žiarenie neodstraňuje kontamináciu časticami, nedosahuje zatienené povrchy a nemôže nahradiť overenú chemickú dezinfekciu, keď sa vyžaduje zníženie biozáťaže na špecifickú logaritmickú úroveň zníženia.

Nesamočistiace priepustné boxy sa vyrábajú v širokej škále veľkostí – od malých stolových jednotiek na prenos dokumentov alebo liekoviek so vzorkami až po veľké podlahové komory, do ktorých sa zmestia vozíky zariadení. Konštrukčnými materiálmi sú typicky nehrdzavejúca oceľ 304 alebo 316L s priebežnými vnútornými zvarmi, vyklenutými vnútornými rohmi, aby sa eliminovali priehlbiny na zachytávanie častíc, a hladké zrkadlovo leštené vnútorné povrchy, ktoré minimalizujú priľnavosť častíc a mikroorganizmov. Blokovacie mechanizmy – buď mechanické alebo elektronické – zabraňujú súčasnému otvoreniu oboch dverí, čo je povinná funkcia kontroly kontaminácie bez ohľadu na typ čistenia.

Ako funguje samočistiaci priechodový box

Samočistiaca priechodná schránka obsahuje automatický dekontaminačný systém v komore, ktorý funguje bez manuálneho zásahu medzi cyklami prenosu. Najbežnejšie automatizované dekontaminačné technológie používané v samočistiacich boxoch sú odparený peroxid vodíka (VHP), pary peroxidu vodíka (HPV) alebo plynný formaldehyd – pričom VHP je súčasný priemyselný štandard vďaka svojej účinnosti, profilu zvyškov, kompatibilite materiálov a regulačnej akceptácii vo farmaceutických a zdravotníckych aplikáciách.

V samočistiacom boxe VHP prebieha automatický cyklus podľa definovanej sekvencie: komora sa utesní, jednotka odparovača vstrekuje pary H2O₂ v kontrolovanej koncentrácii (zvyčajne 100 – 1 000 ppm v závislosti od požadovanej logaritmickej redukcie), para sa zdržiava v uzavretej komore na overený čas kontaktu a preruší sa katalytický konvertor H22 fázy₂ vody a kyslíka, čím sa zvyšková koncentrácia zníži pod limit expozície na pracovisku (zvyčajne 1 ppm) predtým, ako sa dajú otvoriť dvierka na čistej strane. Celý automatizovaný cyklus zvyčajne trvá 15 až 45 minút v závislosti od objemu komory a požadovanej úrovne dekontaminácie – dosiahnutie sporicídnej aktivity ≥6 log redukcie proti spóram Geobacillus stearothermophilus, čo je referenčná hodnota pre hraničnú dekontamináciu farmaceutickej triedy A/B.

Niektoré samočistiace boxy s priechodom dopĺňajú cyklus VHP s integrovaným systémom prúdenia vzduchu s filtrom HEPA, ktorý odstraňuje časticovú kontamináciu zanesenú počas procesu nakladania, čím poskytuje časticovú aj mikrobiálnu dekontamináciu v jednom automatickom cykle. Riadiace systémy na samočistiacich jednotkách sú zvyčajne založené na PLC s rozhraniami dotykovej obrazovky, zaznamenávaním cyklov, správou alarmov a možnosťou exportu údajov pre integráciu elektronického záznamu šarží – funkcie, ktoré priamo podporujú súlad s 21 CFR Part 11 vo farmaceutických zariadeniach regulovaných FDA.

Priame porovnanie: Kľúčové rozdiely medzi oboma typmi

Rozdiely v prevádzke, výkone a nákladoch medzi nesamočistiacimi a samočistiacimi boxmi sú značné. Nasledujúca tabuľka poskytuje štruktúrované porovnanie medzi kritériami, ktoré sú najdôležitejšie pre rozhodnutia o špecifikácii čistých priestorov:

Použiteľné scenáre pre nesamočistiace sa priechodné boxy

Nesamočistiace priechodné boxy zostávajú vhodným a nákladovo efektívnym riešením v širokej škále aplikácií v čistých priestoroch a kontrolovanom prostredí, kde profil rizika kontaminácie nevyžaduje automatizovanú sporicídnu dekontamináciu a kde je možné spoľahlivo overiť a dôsledne vykonávať manuálne čistiace postupy.

Hranice farmaceutickej výroby stupňa C až stupňa D

Vo farmaceutických zariadeniach si presuny medzi baliacimi oblasťami triedy D a oblasťami sekundárneho spracovania triedy C nevyžadujú sporicídne ošetrenie v mieste presunu. Nesamočistiaca sa priechodná krabica s UV lampou, pretlakom filtrovaným HEPA a overenou SOP na manuálne utieranie s použitím vhodného sporicídu alebo dezinfekčného prostriedku poskytuje vyhovujúce opatrenie na kontrolu kontaminácie pri tomto type hranice. Nižšie investičné náklady a jednoduchšie požiadavky na validáciu nesamočistiacej sa jednotky z nej robia štandardnú špecifikáciu pre tieto menej kritické vnútorné hranice.

Nemocničné a zdravotnícke prostredie

V priestoroch nemocničných lekární, zásobovacích chodbách izolačného oddelenia a centrálnych oddeleniach sterilných služieb slúžia ako primárny mechanizmus prenosu materiálu medzi čistými a špinavými zónami nesamočistiace priechodné boxy. Frekvencia prenosu a typy materiálov v týchto prostrediach – balené lieky, zabalené sterilné nástroje, nádoby na vzorky – sú kompatibilné s protokolmi manuálneho čistenia s pomocou UV žiarenia a jednoduchšie prevádzkové požiadavky vyhovujú zdravotníckemu personálu so všeobecným, a nie špecializovaným školením pre čisté priestory.

Montáž elektroniky a polovodičov

V čistých priestoroch pre elektroniku triedy 6 a 7 podľa normy ISO, ktoré manipulujú s montážou dosiek plošných spojov, výrobou optických komponentov alebo výrobou presných prístrojov, je primárna kontaminácia skôr časticami ako mikrobiálna. Nesamočistiaci prechod cez boxy vybavené HEPA filtračnými systémami vzduchu a ionizačnými tyčami (na neutralizáciu elektrostatických nábojov, ktoré priťahujú častice k povrchom komponentov) poskytujú primeranú kontrolu kontaminácie na týchto hraniciach bez zložitosti alebo nákladov na automatizované systémy chemickej dekontaminácie.

Použiteľné scenáre pre samočistiace priechodové boxy

Samočistiace boxy s automatickou dekontamináciou VHP sú špecifikované všade tam, kde je dôsledok kontaminácie vážny – z hľadiska bezpečnosti pacienta, zaistenia sterility produktu, súladu s predpismi alebo integrity citlivých výskumných alebo výrobných procesov.

Výroba sterilných liekov – Hranice stupňa A/B

Najkritickejšia a najnáročnejšia aplikácia pre samočistiace priechodné boxy je na hranici medzi čistými priestormi na pozadí triedy B a plniacimi zónami triedy A v sterilnej farmaceutickej výrobe. Príloha 1 EU GMP (revízia z roku 2022) sa explicitne zaoberá potrebou robustných opatrení na kontrolu kontaminácie v miestach prenosu materiálu do prostredia triedy A a automatizované boxy na prechod VHP sa stali priemyselným štandardným technickým riadením na tejto hranici. Validovaný sporicídny cyklus poskytuje zdokumentované a reprodukovateľné dôkazy o dekontaminácii, ktorým sa manuálne čistenie nemôže spoľahlivo zhodovať, a elektronické zaznamenávanie údajov podporuje dokumentáciu Stratégie kontroly kontaminácie (CCS), ktorú teraz vyžaduje revidovaná príloha 1.

Laboratóriá biologickej bezpečnosti 3 a BSL-4

Výskumné zariadenia, ktoré manipulujú s vybranými činidlami, patogénmi kategórie A alebo biologickými materiálmi s vysokými následkami na úrovni ochrany BSL-3 a BSL-4, vyžadujú, aby sa akýkoľvek materiál opúšťajúci uzavretú zónu pred vstupom do okolitého prostredia podrobil overenej dekontaminácii. Samočistiace boxy s automatickými cyklami VHP sú primárnou technickou kontrolou na hraniciach týchto zariadení, poskytujúc auditovateľný, automatizovaný krok dekontaminácie, ktorý nevyžaduje, aby personál vstúpil do vysoko rizikovej zóny na vykonanie manuálneho čistenia.

Zariadenia na pokročilú liečbu liečivých produktov (ATMP).

Výrobné zariadenia na bunkovú a génovú terapiu, ktoré manipulujú s produktmi z autológnych alebo alogénnych buniek, majú mimoriadne prísne požiadavky na prevenciu krížovej kontaminácie – tam, kde by kontaminácia medzi dvoma produktmi špecifickými pre pacienta mohla mať priame a vážne dôsledky pre bezpečnosť pacienta. Samočistiace boxy s automatickými dekontaminačnými cyklami a úplnou elektronickou sledovateľnosťou sú štandardom špecifikácie pre presuny materiálu do az jednotlivých balíkov produktov pre pacientov v týchto zariadeniach, ktoré poskytujú overenú prestávku na kontamináciu medzi každou produktovou kampaňou.

Rámec rozhodovania o výbere: Výber správneho typu pre vaše zariadenie

Voľba medzi nesamočistiacimi a samočistiacimi priechodnými boxmi by sa mala riadiť skôr štruktúrovaným hodnotením rizika než samotnými nákladmi. Nasledujúce kritériá poskytujú praktický rámec rozhodovania:

• Definujte dôsledok kontaminácie na hranici prenosu. Ak by kontaminácia v tomto bode mohla viesť k tomu, že sa k pacientovi dostane nesterilný produkt, k zlyhaniu klinickej štúdie alebo k regulačnému zásahu, je zaručená samočistiaca jednotka s overenou sporicídnou účinnosťou. Ak je dôsledok obmedzený na prepracovanie alebo odmietnutie šarže bez vplyvu na bezpečnosť pacienta, môže postačovať nesamočistiaca jednotka s robustným manuálnym SOP.
• Vyhodnoťte prenosovú frekvenciu a požiadavky na priepustnosť. Samočistiace cykly VHP 15–45 minút obmedzujú prenosovú frekvenciu. Ak váš proces vyžaduje časté, rýchle presuny materiálu, môže byť z prevádzky potrebné buď viacero samočistiacich jednotiek paralelne, alebo nesamočistiaca jednotka s rýchlym cyklom s podporou UV žiarenia.
• Posúďte spoľahlivosť manuálneho čistenia vo vašom prevádzkovom prostredí. Nesamočistiace jednotky úplne závisia od dodržiavania predpisov zo strany prevádzkovateľa a dodržiavania SOP. V zariadeniach s vysokou fluktuáciou zamestnancov, modelmi viacerých zmien alebo nedostatočnou školiacou infraštruktúrou SOP prináša ľudská závislosť od manuálneho čistenia variabilitu, ktorú automatické samočistiace systémy eliminujú.
• Zvážte kompatibilitu materiálu s VHP. Nie všetky materiály tolerujú opakované vystavenie VHP – niektoré kovy, určité polyméry a elektronické súčiastky môžu byť časom degradované oxidačnými výparmi H₂O₂. Ak prenášané položky obsahujú materiály citlivé na VHP, môže byť potrebná samočistiaca jednotka s vhodným alternatívnym dezinfekčným protokolom.
• Faktor v celkových nákladoch životného cyklu, nielen kapitálové výdavky. Vyššia obstarávacia cena samočistiacej jednotky je počas obdobia troch až piatich rokov často kompenzovaná zníženými nákladmi na pracovnú silu, nižšou spotrebou dezinfekčných prostriedkov a predchádzaním prípadom kontaminácie – ktoré môžu vo farmaceutickom prostredí priniesť náklady na nápravu, odmietnutie šarže a regulačné vyšetrovanie, ktoré výrazne prevyšujú náklady na samotné zariadenie.

Stručne povedané, nesamočistiace priechodné boxy poskytujú spoľahlivú kontrolu kontaminácie na vnútorných hraniciach s nižším rizikom, kde je zachovaná manuálna procesná disciplína a profil rizika kontaminácie je zvládnuteľný. Samočistiace boxy s automatickou dekontamináciou VHP sú vhodnou technickou kontrolou všade tam, kde si regulačné očakávania, výsledky hodnotenia rizika alebo kritická povaha produktov, ktoré sa vyrábajú alebo s ktorými sa manipuluje, vyžadujú overený, na personáli nezávislý a elektronicky sledovateľný sporicídny proces prenosu.
