Prečo sú sendvičové panely pre čisté miestnosti preferovaným riešením stien a stropov pre kontrolované prostredia?

Čo je sendvičový panel pre čistú miestnosť?

A sendvičový panel pre čistú miestnosť je prefabrikovaný, viacvrstvový stavebný panel navrhnutý špeciálne na použitie v kontrolovaných prostrediach, kde sa musí udržiavať vzduchom prenášaná kontaminácia, teplotná stabilita, hygiena a štrukturálna integrita podľa prísnych noriem. Panel sa skladá z dvoch pevných vonkajších obkladových plechov – zvyčajne z galvanizovanej ocele, nehrdzavejúcej ocele alebo hliníka – spojených s izolačným materiálom jadra, ktorý poskytuje tepelný výkon, akustické tlmenie a štrukturálnu tuhosť v jednom kompozitnom prvku. Výsledkom je samonosný stenový, stropný alebo deliaci systém, ktorý je možné rýchlo inštalovať a prekonfigurovať podľa toho, ako sa menia požiadavky na zariadenie, bez kompromisov v oblasti kontroly prostredia, ktorá definuje fungujúcu čistú miestnosť.

To, čo odlišuje sendvičový panel pre čisté miestnosti od štandardných architektonických sendvičových panelov, je presnosť, s ktorou je špecifikovaný a kontrolovaný každý materiál, spoj, povrchová úprava a rozmerová tolerancia. V prostredí čistých priestorov – či už klasifikované podľa ISO 1 až ISO 9 podľa normy ISO 14644 alebo podľa požiadaviek farmaceutických regulačných orgánov podľa GMP triedy A až D – nie je plášť budovy len štrukturálny. It is an active component of the contamination control system. Každý povrch musí odolávať rastu mikróbov, nesmie uvoľňovať častice, odolávať častému chemickému čisteniu a udržiavať rozmerovú stabilitu pri rozdieloch pretlaku, ktoré zabraňujú vniknutiu nečistôt. Štandardné stavebné panely určené pre priemyselné alebo komerčné budovy nemôžu spĺňať tieto požiadavky, práve preto existuje sendvičový panel pre čisté priestory ako samostatná kategória produktov.

The Unique Multi-Layer Construction That Sets These Panels Apart

Charakteristickým znakom sendvičového panelu pre čisté priestory je jeho kompozitná konštrukcia, ktorá integruje viaceré výkonové funkcie do jedného panelu s hrúbkou typicky od 50 mm do 150 mm. Každá vrstva panelu prispieva špecifickým súborom vlastností a interakcia medzi vrstvami je navrhnutá tak, aby vytvorila kombinovaný profil výkonu, ktorý by žiadny materiál nemohol dosiahnuť samostatne.

Vonkajšie obliečky

The inner and outer facing sheets form the visible and functional surfaces of the panel. Pre aplikácie v čistých priestoroch sa tieto najčastejšie vyrábajú z vopred natretej pozinkovanej ocele s polyesterovým, epoxidovým alebo PVDF náterom aplikovaným na povrch orientovaný do miestnosti. Náterový systém musí byť neporézny, chemicky odolný a schopný odolať opakovanému čisteniu izopropylalkoholom, parami peroxidu vodíka, chlórnanom sodným a inými agresívnymi dezinfekčnými prostriedkami používanými vo farmaceutických a polovodičových výrobných prostrediach. Obklady z nehrdzavejúcej ocele – zvyčajne triedy 304 alebo 316L – sú špecifikované pre najnáročnejšie aplikácie, ako sú aseptické farmaceutické výrobné priestory alebo čisté priestory na spracovanie potravín, kde sa vyžaduje vynikajúca odolnosť proti korózii a schopnosť elektrolytického leštenia na takmer zrkadlový povrch. Aluminum facings are used where weight reduction is a priority without sacrificing corrosion resistance.

Izolačné jadrové materiály

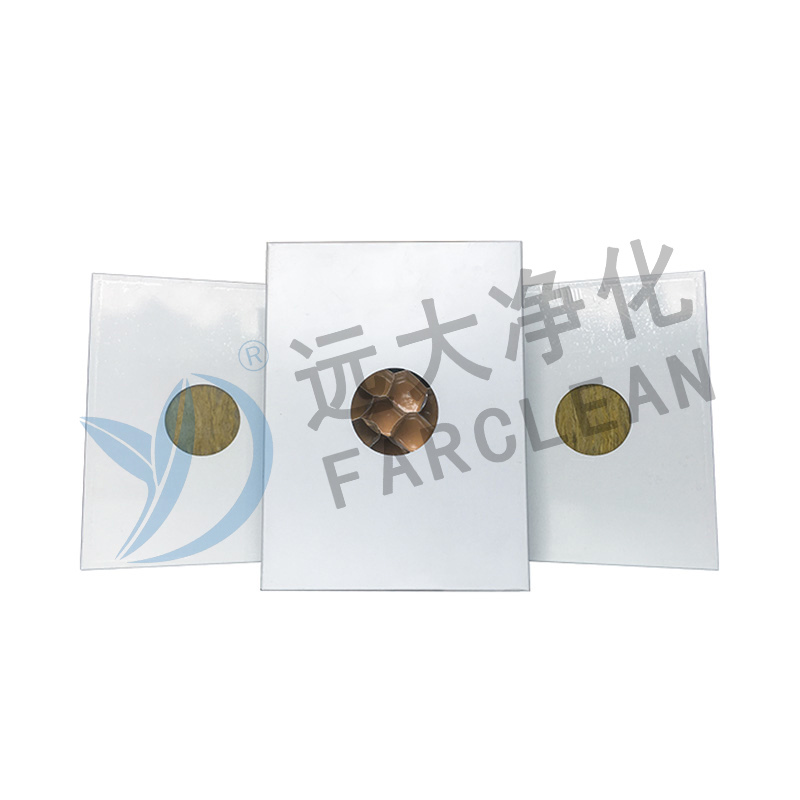

Materiál jadra zaberá stredovú zónu panelu a je zodpovedný za tepelnú izoláciu, akustické vlastnosti, požiarnu odolnosť a významnú časť konštrukčnej tuhosti panelu. Clean room sandwich panels are produced with several core types, each suited to different performance priorities. Jadrá z minerálnej vlny (kamennej vlny) poskytujú vynikajúcu požiarnu odolnosť – dosahujú klasifikáciu ako nehorľavosť podľa EN 13501-1 – a sú špecifikované vo farmaceutických zariadeniach a nemocniciach, kde sú požiarne bezpečnostné predpisy najprísnejšie. Polyuretánové (PUR) a polyizokyanurátové (PIR) penové jadrá ponúkajú vynikajúce hodnoty tepelnej izolácie (nižšie koeficienty lambda) pri rovnakej hrúbke panelu, čo z nich robí preferovanú voľbu tam, kde sú primárnymi hnacími silami energetická účinnosť a presnosť regulácie teploty. Voštinové hliníkové alebo papierové jadrá poskytujú výnimočné pomery pevnosti a hmotnosti pre stropné panely, kde sa vyžaduje nosnosť konštrukcie bez zvýšenia nadmernej hmotnosti nosnej konštrukcie.

Airtightness and Pressure Integrity: A Critical Differentiator

One of the most technically demanding requirements for a clean room building envelope is airtightness. Čisté miestnosti sú udržiavané pri pozitívnom tlaku vzduchu v porovnaní s priľahlými menej kontrolovanými priestormi, čím sa vytvára tlakový rozdiel, ktorý sa neustále pokúša vytlačiť vzduch – a akékoľvek nečistoty, ktoré prenáša – von cez akúkoľvek medzeru, spoj alebo prienik v obale. Ak panelový systém umožňuje únik vzduchu, tlakový rozdiel je narušený a stratégia kontroly kontaminácie zlyhá, bez ohľadu na to, aký výkonný je systém HVAC a filtračný systém.

Clean room sandwich panels address this requirement through a precisely engineered interlocking joint system. Panely sa spájajú navzájom a ku konštrukčným rámovým prvkom pomocou spojov typu pero-drážka alebo cam-lock, ktoré sú utesnené súvislými guľôčkami schváleného tmelu – zvyčajne na báze silikónu alebo polyuretánu – aplikovaného počas inštalácie. Geometria spoja je navrhnutá tak, aby sa prispôsobila tepelnej rozťažnosti a menším konštrukčným pohybom bez porušenia tesnenia, pri zachovaní vzduchotesnosti počas celej životnosti zariadenia. Vnútorné rohové spoje, spoje medzi stropom a stenou a prestupy pre služby – elektrické vedenia, potrubia, vzduchotechnické kanály – to všetko si vyžaduje špeciálne navrhnuté ozdobné diely a systémy tesnení, ktoré zachovávajú tlakovú integritu plášťa v každom bode prechodu.

Testovanie úniku vzduchu po inštalácii s použitím tlakových metód založených na EN 13829 alebo ekvivalentných normách je štandardnou praxou pri uvádzaní farmaceutických a polovodičových čistých priestorov do prevádzky, aby sa overilo, či obálka ako postavená spĺňa špecifikovanú triedu vzduchotesnosti pred začatím prevádzkovej validácie. Sendvičové panelové systémy pre čisté miestnosti od renomovaných výrobcov sú navrhnuté a testované tak, aby dosiahli najnižšie dostupné klasifikácie netesností podľa týchto noriem.

Hygienic Surface Design and Particle Shedding Prevention

Vlastnosti povrchu sendvičových panelov pre čisté miestnosti sú navrhnuté so špecifickosťou, ktorá nemá obdobu v štandardných stavebných výrobkoch. Každé rozhodnutie o dizajne – od chémie povrchovej úpravy panela až po profil obloženia spoja – sa robí s cieľom minimalizovať tvorbu častíc, zabrániť mikrobiálnej kolonizácii a uľahčiť účinné čistenie a dezinfekciu.

• Hladké, neporézne povrchy: The room-facing surface of a clean room panel must have a surface roughness low enough to prevent particle entrapment and biofilm formation. Oceľové panely s povrchovou úpravou zvyčajne dosahujú hodnoty drsnosti povrchu Ra 0,8 µm alebo lepšie, zatiaľ čo elektrolyticky leštená nehrdzavejúca oceľ môže dosiahnuť Ra 0,2 µm. Tieto hladké povrchy umožňujú dezinfekčným roztokom dosiahnuť rovnomerný kontakt s celým povrchom počas čistiacich cyklov, pričom nezanechávajú žiadne mikroskopické priehlbiny, kde sa môžu ukrývať mikroorganizmy.
• Prehĺbené vnútorné rohy: Pravouhlé vnútorné rohy medzi stenami a podlahami a medzi stenami a stropmi nie je možné dôkladne vyčistiť a častice sa hromadia v mŕtvych zónach, ktoré sú chránené pred prúdením vzduchu. Sendvičové panelové systémy pre čisté priestory obsahujú vopred vytvarované klenuté rohové časti – zvyčajne s polomerom 50 až 100 mm – ktoré eliminujú ostré vnútorné rohy v celom zariadení, čo umožňuje čistiacemu zariadeniu dosiahnuť každý povrch bez prerušenia.
• Zapustené čelá panelov a zapustené upevňovacie prvky: Vyčnievajúce upevňovacie prvky, obnažené hlavy skrutiek a povrchové diskontinuity vytvárajú turbulencie v laminárnych vzorcoch prúdenia vzduchu, ktoré čisté priestory používajú na zametanie častíc z kritických pracovných zón. Panely pre čisté miestnosti sa upevňujú pomocou skrytých alebo zapustených upevňovacích systémov, ktoré zachovávajú plochý, neprerušovaný povrch panelov, pričom zachovávajú predvídateľné vzory prúdenia vzduchu, od ktorých závisí kontrola kontaminácie.
• Chemická odolnosť náterov: Povrchová vrstva musí odolať degradácii – vrátane pľuzgierov, kriedovania a zmeny farby – keď je vystavená celej škále čistiacich a dezinfekčných prostriedkov používaných v zariadení počas jeho prevádzkovej životnosti. PVDF povlaky ponúkajú najširšie spektrum chemickej odolnosti a najdlhšiu životnosť, čo z nich robí špecifikáciu voľby pre zariadenia s agresívnymi čistiacimi protokolmi.

Porovnanie typov jadra sendvičových panelov pre čistú miestnosť

Selecting the correct core material is one of the most consequential decisions in clean room panel specification. Nasledujúca tabuľka poskytuje štruktúrované porovnanie hlavných základných možností na podporu informovaného výberu na základe priorít špecifických pre projekt:

Modulárna flexibilita a rekonfigurovateľnosť

One of the most practically valuable and commercially significant features of the clean room sandwich panel system is its inherent modularity. Na rozdiel od tradičných krytov čistých miestností s mokrou výstavbou postavených z omietnutých blokov alebo liateho betónu – ktoré sú po postavení skutočne trvalé – je možné čistú miestnosť so sendvičovými panelmi rozobrať, rozšíriť, zmenšiť alebo premiestniť za zlomok času, nákladov a narušenia, ktoré sú potrebné na úpravu bežnej konštrukcie.

Panely sa vyrábajú v štandardných šírkach – typicky 600 mm, 1 000 mm alebo 1 200 mm – s prispôsobenými dĺžkami narezanými tak, aby vyhovovali výške zariadenia od podlahy po strop. Systém zámkových spojov umožňuje spájať a odpájať panely bez poškodenia samotných panelov, čo znamená, že čistá miestnosť postavená z kvalitných sendvičových panelov si zachováva významnú zostatkovú hodnotu ako rekonfigurovateľný majetok. Pre farmaceutických výrobcov, ktorí musia prispôsobiť usporiadanie svojich zariadení meniacim sa portfóliám produktov, alebo pre výrobcov elektroniky, ktorí potrebujú rozšíriť kapacitu čistých priestorov v reakcii na nové produktové rady, sa táto rekonfigurovateľnosť premieta priamo do nižších kapitálových výdavkov a rýchlejšieho času do výroby v porovnaní s konvenčnými konštrukčnými prístupmi.

Installation speed is another key advantage of the modular panel system. Kompletné zastrešenie čistých priestorov – steny, strop, dvere, okná a servisné prestupy – môže zvyčajne nainštalovať špecializovaný dodávateľský tím za zlomok času potrebného na vybudovanie ekvivalentného priestoru pomocou tradičných stavebných metód. Panely prichádzajú na miesto vopred vyrobené na presné rozmery, ktoré vyžadujú iba montáž a utesnenie, a nie viacodvetvový sekvenčný stavebný proces, ktorý vyžaduje konvenčná stavba. Táto komprimovaná časová os inštalácie skracuje dobu uvedenia zariadenia do prevádzky a umožňuje, aby výrobné operácie začali generovať príjmy skôr.

Odvetvia, ktoré sa spoliehajú na sendvičové panely pre čisté miestnosti

Jedinečná kombinácia vlastností, ktoré ponúkajú sendvičové panely pre čisté priestory, z nich robí špecifický stavebný systém v celom rade priemyselných odvetví, kde je kontrola kontaminácie regulačnou požiadavkou alebo imperatívom kvality produktu.

• Farmaceutická výroba: Zariadenia na výrobu liekov regulované GMP vyžadujú čisté priestory klasifikované podľa ISO 5 až ISO 8 (GMP stupeň A až D) pre rôzne fázy výroby. Sendvičové panely pre čisté priestory s jadrom z minerálnej vlny a obkladmi z nehrdzavejúcej ocele alebo ocele potiahnutej PVDF sú štandardnou špecifikáciou, ktorá spĺňa požiadavky na hygienický povrch podľa smerníc GMP a požiadavky na požiarnu bezpečnosť podľa predpisov farmaceutických zariadení.
• Výroba polovodičov a elektroniky: Zariadenia na výrobu doštičiek na výrobu polovodičov vyžadujú najprísnejšie klasifikácie čistých priestorov – ISO 1 až ISO 5 – kde dokonca aj submikrónové častice môžu zničiť celé dávky doštičiek v hodnote miliónov dolárov. Panelové systémy v týchto zariadeniach musia byť kompatibilné s ultra-vysoko účinnými filtračnými systémami HEPA a ULPA a presnými laminárnymi vzormi prúdenia vzduchu, ktoré chránia povrchy plátkov počas spracovania.
• Výroba zdravotníckych pomôcok: Výroba implantovateľných zdravotníckych pomôcok, sterilných diagnostických zariadení a chirurgických nástrojov podľa ISO 13485 a FDA 21 CFR časť 820 si vyžaduje prostredie čistých priestorov, kde sa dôsledne kontroluje kontaminácia časticami aj mikrobiálna kontaminácia. Povrchy panelov musia odolať overeným čistiacim a sterilizačným protokolom použitým počas kvalifikácie zariadenia.
• Biotechnológia a génová terapia: Výroba biologických látok, bunkových terapií a génových terapií zahŕňa prácu so živými biologickými systémami, ktoré sú mimoriadne citlivé na kontamináciu. Sendvičové panely pre čisté miestnosti pre tieto aplikácie musia dosahovať a udržiavať najvyššiu úroveň environmentálnej kontroly a zároveň poskytovať funkcie biologickej bezpečnosti, ktoré sa vyžadujú pri práci s biologickými látkami.
• Spracovanie potravín a nápojov: Zóny výroby potravín s vysokou starostlivosťou a vysokým rizikom – ako je spracovanie mäsa na priamu spotrebu, výroba dojčenskej výživy a aseptické plnenie nápojov – využívajú sendvičové panely v čistých priestoroch na vytvorenie kontrolovaných hygienických zón, ktoré zabraňujú krížovej kontaminácii medzi oblasťami spracovania a chránia produkty pred environmentálnymi mikrobiologickými rizikami.

Kľúčové špecifikácie na overenie pri výbere sendvičových panelov pre čistú miestnosť

Vzhľadom na kritickú úlohu, ktorú sendvičové panely pre čisté priestory zohrávajú v stratégii kontroly kontaminácie zariadenia, rozhodnutia o špecifikácii a obstarávaní sa musia robiť s prísnou technickou starostlivosťou. Nasledujúce parametre by sa mali overiť podľa požiadaviek projektu predtým, ako sa zaviažete dodávateľovi panelov:

• Certifikácia povrchovej úpravy: Potvrďte, že náter smerom k miestnosti bol nezávisle testovaný a certifikovaný na odolnosť voči špecifickým čistiacim a dezinfekčným prostriedkom, ktoré sa použijú pri overenom čistiacom postupe zariadenia. Vyžiadajte si správy o testoch chemickej odolnosti, nielen tvrdenia dodávateľov.
• Klasifikácia požiarnej účinnosti: Overte si, či panelový systém – vrátane obkladov a jadra – spĺňa požadovanú požiarnu klasifikáciu podľa príslušnej stavebnej normy (EN 13501-1 v Európe, UL certifikácia v Severnej Amerike) pre typ obsadenosti objektu a jurisdikciu.
• Tepelná priepustnosť (U-hodnota): Potvrďte, že hrúbka panelu a špecifikácia jadra dosahujú požadovanú hodnotu U pre ciele tepelného výkonu zariadenia, najmä pre čisté priestory, ktoré udržiavajú teploty výrazne nad alebo pod úrovňou okolia, aby sa podporili výrobné procesy.
• Rozpätie panelu a nosnosť: V prípade stropných panelov rozprestierajúcich sa medzi konštrukčnými podperami overte priehyb a nosnosť panelu pri kombinovanej hmotnosti samotného panelu, akéhokoľvek zariadenia namontovaného na strop a rozloženého zaťaženia z komory HVAC vyššie.
• Údaje o vzduchotesnosti kĺbového systému: Vyžiadajte si skúšobné údaje – nielen konštrukčné tvrdenia – preukazujúce výkon vzduchotesnosti systému spojov panelov pri tlakových rozdieloch, pri ktorých bude zariadenie fungovať, aby ste potvrdili, že obal po inštalácii dosiahne požadovanú klasifikáciu netesností.

Sendvičový panel pre čisté priestory je jedinečný, pretože konsoliduje štrukturálne, tepelné, hygienické, bezpečnostné a kontrolné funkcie kontaminácie do jedného, ​​vopred pripraveného stavebného prvku, ktorý štandardné stavebné systémy v podstate nedokážu replikovať. Pre každé zariadenie, kde integrita kontrolovaného prostredia priamo určuje bezpečnosť produktu, súlad s predpismi a komerčnú životaschopnosť, nie je sendvičový panel pre čisté priestory jednoducho preferovanou možnosťou – je to navrhnuté riešenie, ktoré umožňuje kontrolované prostredie.
